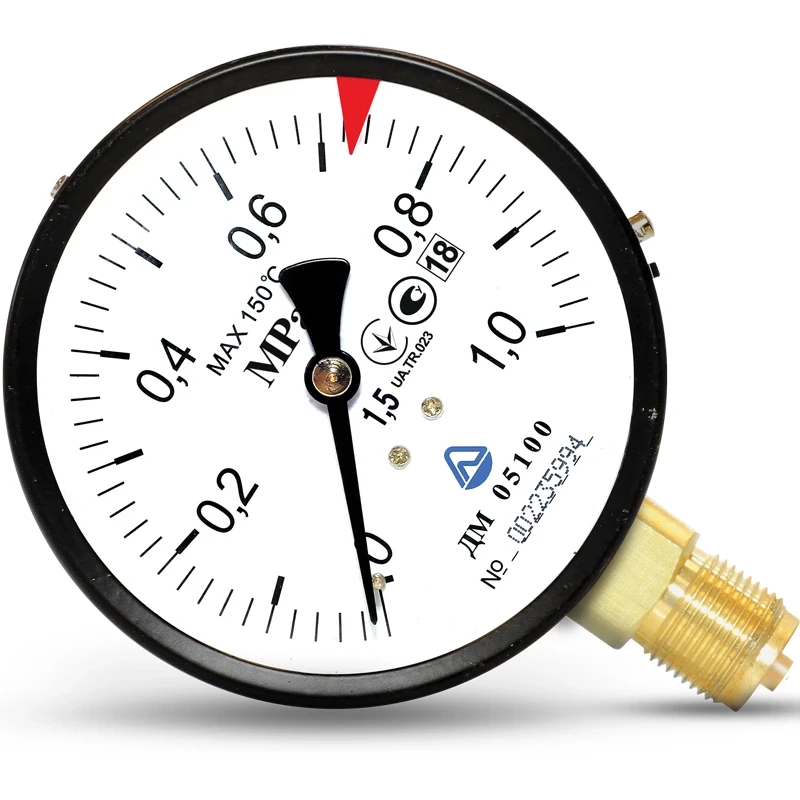

Манометри Стеклоприбор ДМ 05-01 в корпусі 63,100,160
Манометри з декларацією про відповідність. Міжповірочний інтервал 1 рік. (З моменту експлуатації)
Порядок роботи:
При монтажі манометр повинен надійно закріплюватися.
Монтаж приладу здійснюється тільки впливом на штуцер, при цьому слід використовувати спеціальні ключі.
Категорично забороняється при установці манометра прикладати механічні зусилля до корпусу.
Найбільша і затребувана категорія манометрів. Манометри загальнотехнічні вимірюють надлишковий тиск неагресивних і некристаллизующихся рідин, газів і пари.
Ці прилади стійкі до впливу вібрацій, які виникають при роботі промислового обладнання. Класи точності 1; 1,5; 2,5. До загальнотехнічних відносяться манометри котлові для роботи в системах теплопостачання.
| Діаметр корпусу, мм | Ступінь захисту | Діапазон вимірювань | Клас точності | Різьба штуцера |
| 63 | IP40 | 60 кПа, 100 кПа, 160 кПа, 250 кПа, 0,4 МПа, 0,6 МПа, 1 МПа, 1,6 МПа, 2,5 МПа, 4 МПа, 6 МПа, 10 МПа, 16 МПа, 25 МПа, 40 МПа, 60 МПа, 100 МПа, 160 МПа | 2,5 | G1/4 М12х1,5 |
| 100 | IP53 | |||
| 160 |
|
1 1,5 |
G1/2 М20х1,5 | |
|
63(осьові) |
IP40 | 2,5 | G1/4 М12х1,5 |
- Будова манометра передбачає такі елементи:
- корпус приладу
- трубка Бурдона
- стрілка
- штуцер
- важільно-зубчаста передача
- шкала
- скло
При збільшенні тиску в вимірюваної середовищі, стрілка відхиляється, показуючи на вимірювальній шкалі його рівень в дану хвилину. При маленькому рівні тиску стрілка манометра відхиляється трохи, при підвищеному рівні тиску стрілка приладу відхиляється сильно.
Призначення
Прилад манометр використовується в закритих приміщеннях і на зовнішніх установках. Його зручно використовувати в польових умовах.
- Манометр ДМ 05-01 найбільш часто застосовують у таких галузях:
- теплоенергетика
- хімічні виробництва
- нафтохімія
- харчова промышленностьа
- будівництво
- автомобілебудування
- газова галузь
- водопостачання
Осьовий тільки в корпуске на 63 мм
| Основні | |
|---|---|
| Виробник | Склоприлад |
| Країна виробник | Україна |
| Діаметр корпусу | 63 мм |
| Одиниця виміру | МПа |
| Захист обладнання від води і пилу IP | IP40 |
| Максимальна робоча температура | 100 °С |
| Максимальний діапазон | 160 |
| Мінімальна робоча температура | -40 °С |
| Мінімальний діапазон | 0.4 |
| Середа виміру | Рідина/Пар/Газ |
- Ціна: 287 ₴
