Не підлягають повірці (З моменту експлуатації)
Використовуються для вимірювання надлишкового тиску рідин, газу і пари.

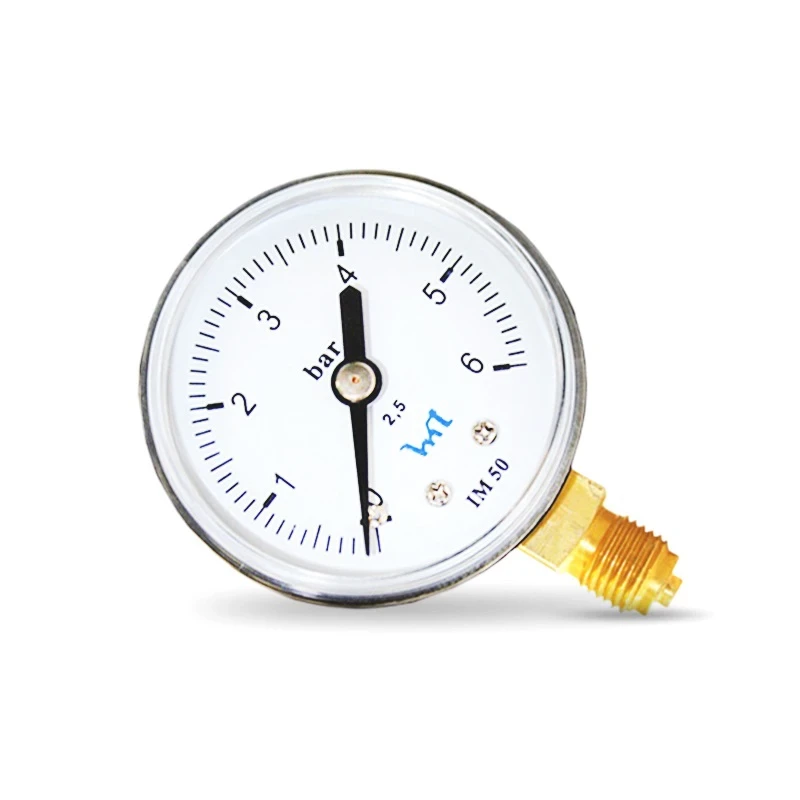

Манометри показують призначені для вимірювання надлишкового тиску неагресивних, некристаллизующихся рідин, пари і газу. Манометри використовуються як обладнання контролю в опалювальних системах, системах водопостачання, бойлерних установках та іншому обладнанні подібної спрямованості і відповідають усім необхідним вимогам і правилам.
Діаметр корпусу, мм |
Ступінь захисту | Діапазон вимірювання | Клас точності | Різьба штуцера | |
50 | IP 40 | 0,4 МПа 0,6 МПа | 1 МПа 1,6 МПа | 2,5 | G ¼ |
- Будова манометра передбачає такі елементи:
- корпус приладу
- трубка Бурдона
- стрілка
- штуцер
- важільно-зубчаста передача
- шкала
- скло
При збільшенні тиску в вимірюваної середовищі, стрілка відхиляється, показуючи на вимірювальній шкалі його рівень в дану хвилину. При маленькому рівні тиску стрілка манометра відхиляється трохи, при підвищеному рівні тиску стрілка приладу відхиляється сильно.
Призначення
Прилад манометр використовується в закритих приміщеннях і на зовнішніх установках. Його зручно використовувати в польових умовах.
- Індикатор манометричний найбільш часто застосовують у таких галузях:
- теплоенергетика
- хімічні виробництва
- нафтохімія
- харчова промисловість
- будівництво
- автомобілебудування
- газова галузь
- водопостачання
Робоча температура від -40 до 150
